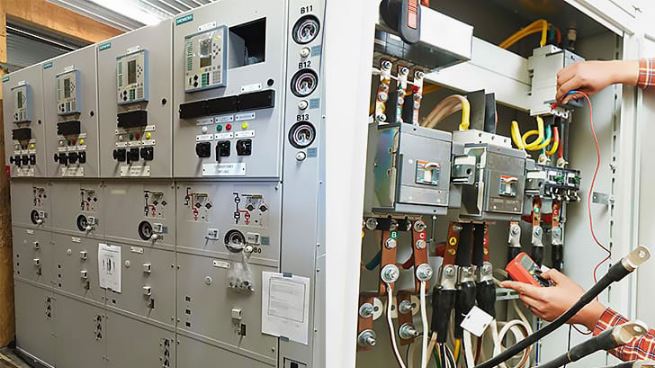

طراحی انواع تابلو برق های فشار متوسط در کرج؛ هرآنچه کارفرما و مهندس باید بداند
اگر مالک یک کارخانه، سوله صنعتی، برج مسکونی، مرکز تجاری یا کارگاه تولیدی در کرج هستید، حتماً با اهمیت تابلو برق فشار متوسط برای تغذیه و حفاظت شبکه برق مجموعه آشنا هستید. در این راهنما به زبان ساده و کاملاً کاربردی توضیح می‌دهیم طراحی انواع تابلو برق های فشار متوسط در کرج چگونه انجام می‌شود، چه استانداردهایی باید رعایت شود، چه نکاتی روی ایمنی و عمر سیستم برق شما تأثیر می‌گذارد و چرا انتخاب یک تیم متخصص در این حوزه حیاتی است.
مجموعه سپهر برق البرز با تجربه اجرایی در پروژه‌های صنعتی و ساختمانی، خدمات مشاوره، طراحی و اجرای تابلوهای فشار متوسط را در سطح کرج و استان البرز ارائه می‌کند. در ادامه، این مقاله را مثل یک چک‌لیست حرفه‌ای برای تصمیم‌گیری در نظر بگیرید.
- اگر در حال طراحی یا بازسازی تأسیسات برقی مجموعه‌تان هستید.
- اگر بین چند پیمانکار تابلو برق تردید دارید.
- اگر می‌خواهید بدانید “تابلو فشار متوسط استاندارد” چه ویژگی‌هایی دارد.
تابلو برق فشار متوسط چیست و چه تفاوتی با فشار ضعیف دارد؟
به طور معمول، در شبکه‌های توزیع برق ایران، سطح ولتاژ فشار متوسط در بازه ۳٫۳، ۶، ۱۰، ۲۰ و ۳۳ کیلوولت قرار می‌گیرد. تابلو برق فشار متوسط (MV Switchgear) مجموعه‌ای از کلیدها، بریکرها، سکسیونرها، رله‌های حفاظتی و تجهیزات اندازه‌گیری است که برای کنترل، حفاظت و توزیع برق در این سطوح ولتاژ استفاده می‌شود.
در مقابل، تابلوهای فشار ضعیف (LV) معمولاً روی ولتاژ ۴۰۰/۲۳۰ ولت کار می‌کنند و برای تغذیه نهایی بارهای مصرفی مثل موتورهای کوچک، روشنایی و پریزها به کار می‌روند.
نقش اصلی تابلوهای فشار متوسط در شبکه برق
- ارتباط بین ترانسفورماتورهای توزیع و شبکه داخل سایت
- حفاظت در برابر اتصال کوتاه و اضافه‌بار در سطح MV
- امکان مانور و تغییر آرایش شبکه در مواقع اضطراری
- افزایش ایمنی پرسنل و کاهش ریسک خاموشی‌های گسترده
طراحی انواع تابلو برق های فشار متوسط در کرج؛ چرا محل پروژه مهم است؟
شهر کرج و حومه آن (مهرشهر، گوهردشت، فردیس، ماهدشت، نظرآباد و اشتهارد) از نظر نوع صنایع، شرایط آب‌وهوایی و آلودگی محیطی تنوع زیادی دارند. به همین دلیل، طراحی تابلو فشار متوسط در یک کارخانه واقع در شهرک صنعتی اشتهارد با طراحی تابلو برای یک بیمارستان در مرکز کرج متفاوت است.
پارامترهای مهم طراحی در منطقه کرج
- شرایط آب‌وهوایی (سرما، گرما، گرد و غبار)
- ارتفاع از سطح دریا و تأثیر آن بر تحمل عایقی
- نوع تغذیه از شبکه سراسری (شعاعی، رینگ، دو ترانس تغذیه)
- نوع کاربری مجموعه (مسکونی، تجاری، صنعتی، درمانی)
انواع تابلو برق فشار متوسط که در کرج استفاده می‌شوند
۱. تابلو فشار متوسط AIS (هواباز)
در این نوع تابلو، عایق‌بندی تجهیزات با هوای آزاد انجام می‌شود. هزینه ساخت و نگهداری آن نسبتاً کمتر است اما فضای بیشتری اشغال می‌کند و برای محیط‌های با گرد و غبار یا رطوبت بالا باید دقت بیشتری در طراحی انجام شود.
۲. تابلو فشار متوسط GIS (عایق گاز SF6)
در تابلوهای GIS، تجهیزات در محفظه‌ای فلزی و پر شده با گاز SF6 قرار می‌گیرند. این تابلوها:
- کم‌حجم‌تر
- دارای ایزولاسیون قوی‌تر
- مناسب فضاهای محدود و محیط‌های آلوده
هزینه اولیه این نوع تابلو بالاتر است اما در برخی پروژه‌ها تنها گزینه منطقی محسوب می‌شود.
۳. تابلوهای کشویی و فیکس
- کشویی: مناسب برای پروژه‌هایی که نیاز به تعمیرات سریع و مانور بالا دارند.
- فیکس: ساده‌تر، ارزان‌تر، اما انعطاف‌پذیری کمتر در بهره‌برداری.
۴. تابلوهای رینگ (Ring Main Unit – RMU)
RMUها در شبکه ۲۰ کیلوولت بسیار پرکاربرد هستند؛ به‌خصوص در برج‌ها و مجموعه‌های بزرگ در کرج. این تجهیزات امکان اتصال چندخط تغذیه و یک یا چند خروجی ترانس را در یک مجموعه کم‌حجم فراهم می‌کنند.
مراحل طراحی انواع تابلو برق های فشار متوسط در کرج
۱. جمع‌آوری اطلاعات بار و شبکه
در اولین قدم، تیم طراح باید اطلاعات کامل زیر را جمع‌آوری کند:
- قدرت ترانسفورماتورها
- نوع شبکه تغذیه (تک‌فیدر، دو‌فیدر، رینگ)
- میزان جریان نامی، جریان اتصال کوتاه و زمان قطع
- گروه حفاظتی و سطح حساسیت بارها (مثلاً برای بیمارستان یا دیتاسنتر)
۲. تعیین سطح حفاظت و نوع بریکر
در طراحی تابلو برق فشار متوسط معمولاً از کلیدهای خلأ (Vacuum Circuit Breaker) یا SF6 استفاده می‌شود. انتخاب نوع بریکر و رله‌های حفاظتی بر اساس:
- سطح اتصال کوتاه
- نوع شبکه و هماهنگی با کلیدهای بالادست
- استانداردهای شرکت برق منطقه‌ای
۳. انتخاب ساختار تک‌خطی (Single Line Diagram)
در نقشه تک‌خطی، آرایش فیدرها، بریکرها، سکسیونرها، ترانس ولتاژ/جریان و مسیرهای تغذیه مشخص می‌شود. این نقشه، قلب طراحی تابلو برق فشار متوسط است.
۴. طراحی مکانیکی تابلو
ابعاد سلول‌ها، جانمایی تجهیزات، مسیر کابل‌ها، کانال تهویه، محل نصب رله‌ها و تجهیزات کنترلی در این مرحله مشخص می‌شود.
۵. رعایت استانداردها و مقررات
در طراحی تابلوهای فشار متوسط باید استانداردهایی مثل IEC 62271، الزامات توانیر و شرکت‌های برق منطقه‌ای و همچنین مقررات ملی ساختمان رعایت شوند. برای آشنایی بیشتر با این استانداردها می‌توانید به منابع معتبر بین‌المللی مانند سایت IEC مراجعه کنید.
نکات ایمنی در طراحی تابلو برق فشار متوسط
۱. فاصله خزشی و ایزولاسیون مناسب
باید فاصله‌های عایقی بین فازها و بین فاز تا زمین مطابق استاندارد و متناسب با سطح آلودگی محیط کرج انتخاب شود.
۲. قفل و اینترلاک‌های ایمنی
باز و بسته شدن درب تابلو، کشویی بریکر، سکسیونر زمین و تجهیزات، باید اینترلاک مکانیکی و الکتریکی کافی داشته باشند تا از خطای انسانی جلوگیری شود.
۳. سیستم ارت و تخلیه ولتاژهای سرگردان
ارتینگ صحیح، هم برای خود تابلو و هم برای بدنه‌ها، نقش حیاتی در ایمنی و عملکرد دارد.
۴. تهویه و کنترل دما
در تابلوهای داخلی، دمای محیط و تلفات حرارتی تجهیزات باید محاسبه شود تا از افزایش دما و کاهش عمر عایق‌ها جلوگیری گردد.
طراحی انواع تابلو برق های فشار متوسط در کرج از نگاه سئو (ویژه صاحبان سایت)
چرا کلمه کانونی «طراحی انواع تابلو برق های فشار متوسط در کرج» مهم است؟
کاربری که این عبارت را جستجو می‌کند، معمولاً به دنبال یک پیمانکار یا مشاور متخصص در همان شهر است، نه صرفاً یک مقاله آموزشی. پس:
- قصد خرید و سفارش در او بالاست.
- اگر محتوای شما کاربردی و شفاف باشد، احتمال تماس کاربر با شما زیاد است.
چند نکته ریز سئو داخلی در این صفحه
- استفاده طبیعی از عبارت اصلی و ترکیب‌های نزدیک مثل «طراحی تابلو برق فشار متوسط در کرج»، «اجرای تابلو MV در البرز».
- حضور نام برند شما: سپهر برق البرز در متن.
- لینک داخلی به صفحات خدمات، تماس با ما و پروژه‌ها.
- افزودن اسکیما وبلاگی (BlogPosting) که در ابتدای کد قرار داده شده است.
چگونه یک پیمانکار حرفه‌ای برای طراحی تابلو برق فشار متوسط در کرج انتخاب کنیم؟
۱. داشتن تیم مهندسی با تجربه
وجود مهندسین برق قدرت آشنا با شبکه‌های ۲۰kV و ۳۳kV ضروری است.
۲. رزومه پروژه‌های قبلی در کرج و البرز
از پیمانکار بخواهید نمونه کارها و پروژه‌های قبلی خود در شهر کرج را معرفی کند.
۳. توانایی تهیه نقشه‌های اجرایی و As-Built
۴. هماهنگی با شرکت برق منطقه‌ای
مراحلی مثل تأیید طرح، بازدید، آزمایش و تحویل موقت باید توسط تیمی انجام شود که روی روند اداری و فنی تسلط دارد.
نیاز به مشاوره در طراحی تابلو برق فشار متوسط در کرج دارید؟
تیم فنی سپهر برق البرز آماده ارائه مشاوره حضوری و تلفنی برای پروژه‌های صنعتی، تجاری و ساختمانی در کرج و استان البرز است. از طریق سایت صفحه تماس با ما سپهر برق البرز می‌توانید درخواست خود را ثبت کنید.
اشتباهات رایج در طراحی تابلو برق های فشار متوسط
۱. نادیده گرفتن توسعه آینده مجموعه
بعضی تابلوها فقط برای ظرفیت فعلی طراحی می‌شوند و برای گسترش خطوط تولید، جا و ساختار کافی ندارند.
۲. عدم توجه به کیفیت رله‌های حفاظتی
استفاده از رله‌های بی‌کیفیت یا تنظیمات غلط می‌تواند در زمان خطا خسارت‌های مالی جدی ایجاد کند.
۳. بی‌توجهی به شرایط محیطی کرج
گرد و غبار، آلودگی هوا و اختلاف دمای شب و روز، در انتخاب نوع تابلو و عایق‌کاری مؤثر است.
۴. نداشتن مستندات کامل پس از اجرا
نقشه‌های به‌روزشده، تنظیمات رله‌ها، نتایج تست‌ها و دستورالعمل بهره‌برداری باید به کارفرما تحویل داده شود.
جمع‌بندی: یک نگاه جامع به طراحی انواع تابلو برق های فشار متوسط در کرج
در این مطلب تلاش کردیم طراحی انواع تابلو برق های فشار متوسط در کرج را از زاویه‌ای کاملاً کاربردی، اجرایی و هم‌زمان مطابق اصول فنی و استانداردها بررسی کنیم. تابلو فشار متوسط، قلب شبکه برق مجموعه شماست؛ اشتباه در طراحی آن می‌تواند به خاموشی‌های پی‌درپی، کاهش عمر تجهیزات و حتی خطرات جانی منجر شود.
اگر در مرحله طراحی، بازسازی یا توسعه تابلوهای فشار متوسط خود هستید، پیشنهاد می‌شود قبل از هر تصمیم، با یک تیم متخصص مشورت کنید. مجموعه سپهر برق البرز آماده است تا از مرحله مطالعه و طراحی تا اجرای تابلو، تست و راه‌اندازی همراه شما باشد.
